    常用数控系统程序举例-SIEMENS 802DT

    1. 零件图
    BOB半岛
    2. 加工程序清单

    主程序:

    T1D1

    M03S800

    G0X0Z2

    CYCLE95("L18",1.5,0.3,0.3,0.2,0.2,0.2,0.2,9,0,0,1)

    G0X100Z100

    T1D0

    T2D1

    G0X32Z-30.5

    G1X27

    G0X100

    Z100

    T2D0

    T3D1

    G0X28Z-14

    CYCLE97(1.5,3,-16,-27.5,30,30,2,2,1.35,0.1,0,0,3,2,3,1)

    G0X100

    Z100

    T3D0

    M05

    M02

    L18.spf

    G1X0Z0F0.2

    G03X20Z-10CR=10

    G1Z-16

    X27

    X30Z-17.5

    Z-30.5

    X40

    Z-35.5

    G02Z-50CR=20

    G1X50Z-58

    Z-70

    RET

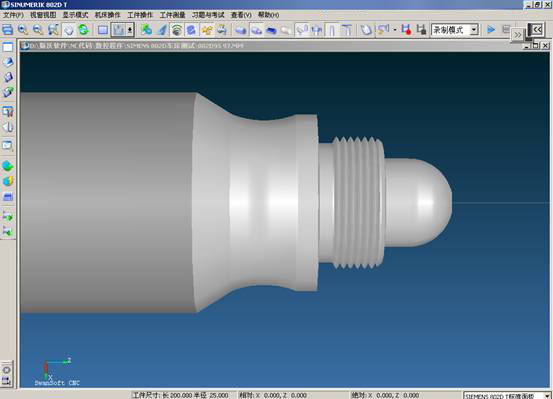

    3. 三维加工视窗
    BOB半岛

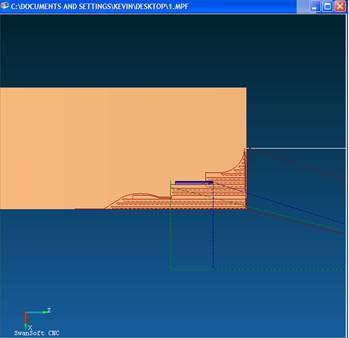

    4. 二维加工轨迹线
    BOB半岛
