    Siemens802DM旋转和比例系统外部导入程序

    介绍可编程旋转和比例系数的功能与编辑方法

    1.可编程旋转:ROT, AROT

    1)功能 在当前的平面G17或G18或G19中执行旋转,值为RPL=…,单位是度。

    2)编程

    ROT RPL=… ;可编程旋转,删除以前的偏移,旋转,比例系数和镜像指令

    AROT RPL=… ;可编程旋转,附加当前的指令

    ROT ;没有设定值,删除以前的偏移,旋转,比例系数和镜像

    ROT/AROT 指令要求一个独立的程序段

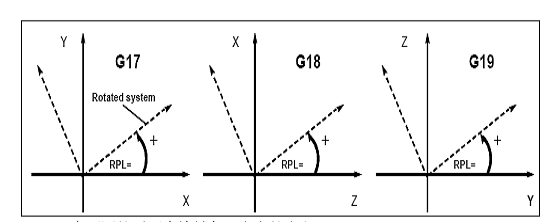

    (在不同的平面下旋转角正方向的定义)

    2.可编程的比例系数:SCALE, ASCALE

    1).功能:用SCALE,ASCALE可以为所有坐标轴编程一个比例系数,按此比例使所给定的轴放大或缩小。 当前设定的坐标系用作比例缩放的参数标准。

    2).编程:

    SCALE X...Y...Z... ;可编程的比例系数,清除所以有关偏移、旋转、比例系数、镜像的指令

    ASCALE X...Y...Z... ;可编程的比例系数,附加于当前的指令

    BOB半岛

    SCALE ;不带数值,清除所以有关偏移、旋转、比例系数、镜像的指令

    举例

    1) 程序编辑与祥解


    M03S1000

    M06T01

    G17G90

    G54G0X0Y0Z100

    R1=1 (定义参数R1=1)

    MARKE1: (定义MARKE1;MARKE1为标记符,跳转目标程序段)

    ASCALE X=R1 Y=R1 (可编程的比例系数,附加于当前的指令,X、Y方向缩放值定义等于R1)

    R2=0 (定义参数R2=0)


    MARKE2: (定义MARKE2;MARKE2为标记符,跳转目标程序段)

    AROT RPL=R2 (可编程旋转,附加当前的指令,定义旋转的角度等于R2)

    G0X0Y0

    G1Z-5F200

    G1X-50Y0

    Y50

    G02X50CR=25

    G01Y0

    X0

    Z5

    R2=R2+90 (执行到这里每一次R2的值加上90)

    IF R2<=270 GOTOB MARKE2 (如果R2小于或等于270度,执行跳转到MARKE2)

    R1=R1*0.5 (执行到这里每一次R1的值乘以0.5)

    IF R1>=0.5 GOTOB MARKE1 (如果R2大于或等于0.5,执行跳转到MARKE1)

    M5

    M30

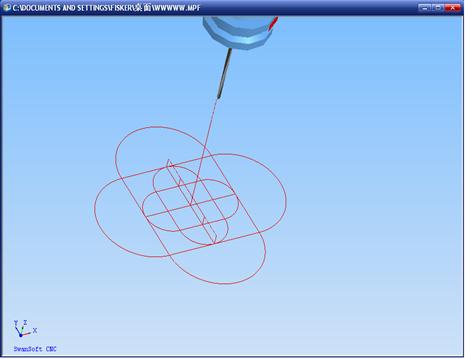

    3. 在BOB半岛和斯沃数控仿真软件下生成刀具轨迹线(如图1)
    &#66;&#79;&#66;&#21322;&#23707;

    (图1)

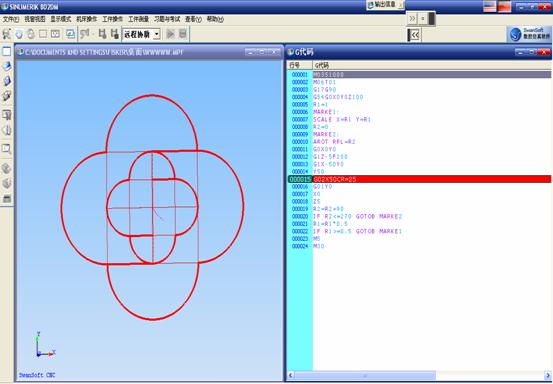

    4.刀路测量程序调试工具检查程序(如图2)
    &#66;&#79;&#66;&#21322;&#23707;

    (图2)

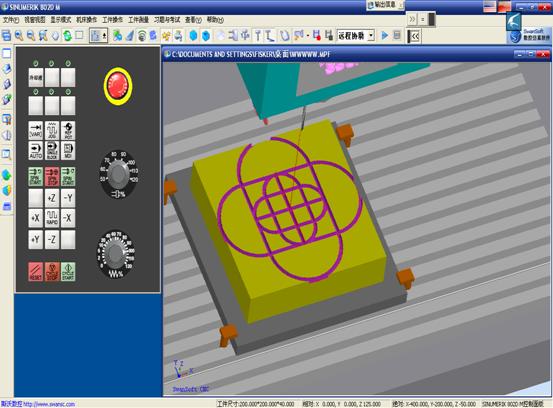

    5.选择毛坯200*200*40的毛坯,直径4mm的端铣刀进行加工,三维图形如(图3所示)
    &#66;&#79;&#66;&#21322;&#23707;

    (图3)

    小结

    SINUMERIK 802DM、SINUMERIK 810/840 DM的可编程旋转和比例系数,简单的说就是旋转和缩放,上面所举的例子也是比较典型的例子,通过SINUMERIK系统独特的参数编程把一个稍微复杂的工件的程序的编辑出来。旋转和缩放放在一个程序里,通俗易懂,让编程更加方便!
