南京BOB半岛和斯沃仿真软件近日完善了SIEMENS 802DM和SIEMENS 810D/840D M的 几个典型的循环，循环如下：

CYCLE71——端面铣削；

LONGHOLE——个圆弧上的长方形孔；

POCKET4——环形凹槽铣削；

POCKET3——矩形凹槽铣削；

SLOT1——一个圆弧上的键槽；

SLOT2——环行槽；

现举例几个循环如下文：

1.1编程规范格式

CYCKE71 (_RTP, _RFP, _SDIS, _DP, _PA, _PO, _LENG, _WID, _STA, _MID, _MIDA, _FDP, _FALD, _FFP1, _VARI, _FDP1)

1.2参数解释（如图1-1）

_RTP	real	退回平面（绝对）
_RFP	real	基准面（绝对）
_SDIS	real	安全距离（加到基准面，不输入符号）
_DP	real	深度（绝对）
_PA	real	起始点，横坐标（绝对）
_PO	real	起始点，纵坐标（绝对）
_LENG	real	矩形在第一轴上的长度，增量。 由符号给出此角（由此角标注尺寸）
_WID	real	矩形在第二轴上的长度，增量。 由符号给出此角（由此角标注尺寸）
_STA	real	矩形纵向轴和平面第一轴之间的夹角（横坐标，不输入符号） 值范围:0° ≤ _STA < 180°
_MID	real	最大进刀深度（不输入符号）
_MIDA	real	在平面中进行剥离时最大的进刀宽度，作为数值（不输入符号）
_FALD	real	深度方向精加工余量（增量，不输入符号）。在精加工加工方式中_FALD表示平面 中的剩余材料
_FFP1	real	表面加工的进给
_VARI	integer	加工方式：（不输入符号）个位： 值： 1=粗加工 2=精加工 十位：值： 1.平行于横坐标，在一个方向 2.平行于纵坐标，在一个方向 3.平行于横坐标，方向交替 4.平行于纵坐标，方向交替
_FDP1	real	在平面横向进给方向溢出行程（增量，不输入符号）

1.3功能

使用循环CYCLE71可以铣削任意一个矩形平面。该循环区分粗加工（分几步对平面进行粗加工，直至精加工雨量）和精加工（对平面进行一次铣削）。在宽度和深度方面可以规定最大的进刀。该循环不带铣刀半径补偿进行加工。空运行时执行深度加工。

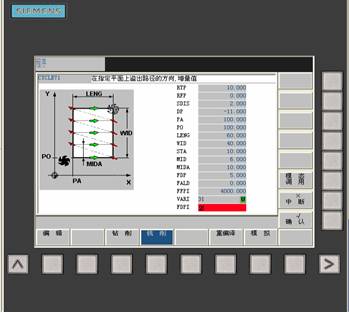

1.4图形编程

图1-1

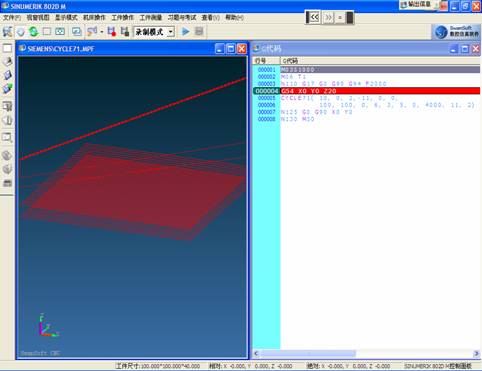

1.5BOB半岛和斯沃可视化数控代码调试工具(SGD)生成的轨迹线

图1-2

注：BOB半岛和斯沃近日推出的软件附带工具（SGD）——可视化数控代码调试工具

SWANSC G-code debug tool (简称SGD)是斯沃数控仿真软件近日推出可以简单、直观、快速地调试仿真数控代码的简易而高效的内置工具。SGD帮助您快速、准确地调试G代码，并且可以直观地检查各指令的格式。有了SGD，您甚至可以检查每一句G代码，并在可视化的三维图形环境中检查每一句代码对应执行的轨迹。 SGD支持FANUC 、SIEMENS 、华中数控 、三菱等（BOB半岛和斯沃数控仿真系统的十一大类）ISO 等多种数控系统内核代码。

1.6程序G代码

M03S1000

M06 T1D1

N110 G17 G0 G90 G94 F2000

G54 X0 Y0 Z20

CYCLE71( 10, 0, 2,-11, 0, 0,

100, 100, 0, 6, 3, 5, 0, 4000, 11, 2)

N125 G0 G90 X0 Y0

N130 M30

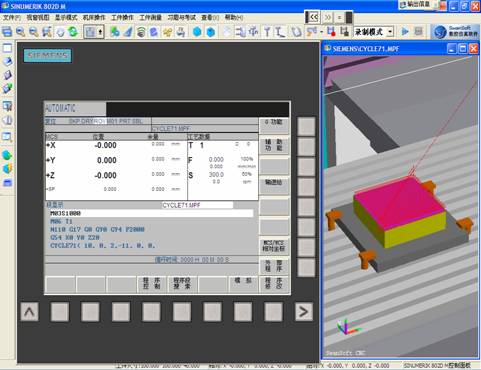

1.7BOB半岛和斯沃三维加工图形显示

图1-3

2.1编程规范格式

POCKET3 (_RTP, _RFP, _SDIS, _DP, _LENG, _WID, _CRAD, __PA, _PO, _STA, _MID, _FAL, _FALD, _FFP1, _FFD, _CDIR, _VARI, _MIDA, _AP1, _AP2, _AD, _RAD1, _DP1)

2.2功能

该循环可以用于粗加工和精加工。 在精加工时要求一个端面铣刀。

深度方向进刀始终从凹槽中心点开始，或者在那儿垂直进行；因此在此位置可以先预钻削孔。

2.3参数解释

_RTP	real	退回平面（绝对）
_RFP	real	基准面（绝对）
_SDIS	real	安全距离（加到基准面，不输入符号）
_DP	real	凹槽深度（绝对）
_LENG	real	凹槽长度，在标注拐角尺寸时带符号
_WID	real	凹槽宽度，在标注拐角尺寸时带符号
_CRAD	real	凹槽拐角半径（不输入符号）
_PA	real	凹槽基准点，横坐标（绝对）
_PO	real	凹槽基准点，纵坐标（绝对）
_STA	real	凹槽纵向轴和平面第一轴之间的夹角（横坐标，不输入符号）； 值范围:0° ≤ _STA < 180°
_MID	real	最大进刀深度（不输入符号）
_FAL	real	槽边缘的精加工余量（不输入符号）
_FALD	real	底部精加工余量（不输入符号）
_FFP1	real	表面加工的进给
_FFD	real	深度方向的进给
_CDIR	integer	铣削方向：（不输入符号）值： 0=同向铣削 (与主轴转向一致) 1.逆向铣削 2.用 G2 (与主轴转向无关) 3.用 G3
_VARI	integer	加工方式：（不输入符号） 个位： 值： 1=粗加工 2=精加工 十位： 值： 0=以G0垂直于凹槽中心 1.以G1垂直于凹槽中心 2.以螺旋轨迹 3.以凹槽纵向轴摆动 下面的参数可以选择进行规定，它们确定插入方案以及扩孔时的搭接： （不输入符号）
_MIDA	real	在平面中扩孔时最大的进刀宽度，作为数值
_AP1	real	毛坯尺寸，凹槽长度
_AP2	real	毛坯尺寸，槽宽度
_AD	real	毛坯尺寸，槽到基准面的深度
_RAD1	real	在插入时螺旋轨迹半径（与刀具中心点轨迹有关）或者摆动运动时最大 的再入角
_DP1	real	每360°旋转时插入深度，在螺旋轨迹上

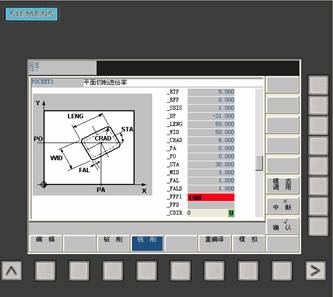

2.4图形编程（如图2-1）

图2-1

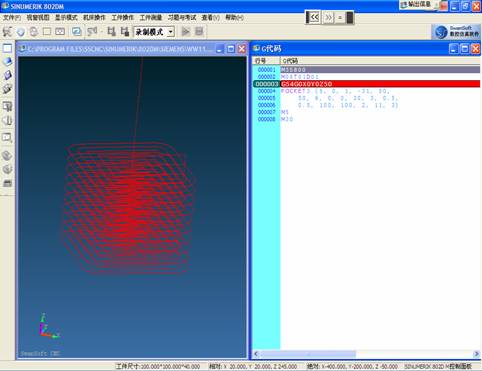

2.5BOB半岛和斯沃可视化数控代码调试工具(SGD)生成的轨迹线（如图2-2）

图2-2

2.6程序G代码

M3S800

M06T01D01

G54G0X0Y0Z50

POCKET3 (5, 0, 1, -31, 50,

50, 6, 0, 0, 30, 3, 0.5,

0.5, 100, 100, 2, 11, 3)

M5

M30

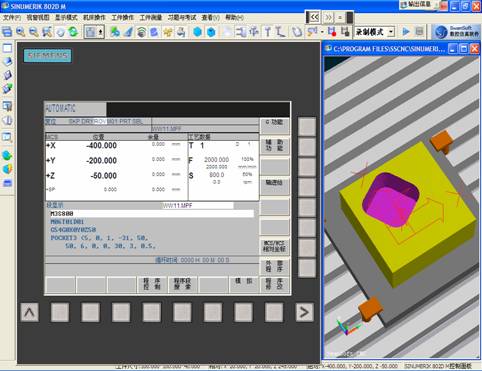

2.7BOB半岛和斯沃三维加工图形显示（如图2-3）

图2－3

3.1编程规范格式

SLOT2 (RTP, RFP, SDIS, DP, DPR, NUM, AFSL, WID, CPA, CPO, RAD, STA1, INDA,

FFD, FFP1, MID, CDIR, FAL, VARI, MIDF, FFP2, SSF, _FFCP)

3.2功能

循环SLOT2是一个组合的粗加工－精加工循环。使用该循环您可以加工环形槽，这些槽位于一个圆弧上。

3.3参数解释

_RTP	real	退回平面（绝对）
_RFP	real	基准面（绝对）
_SDIS	real	安全距离（不输入符号）
_DP	real	键槽深度（绝对）
_DPR	real	相对于基准面的键槽深度（不输入符号）
_NUM	integer	键槽数量
_AFSL	real	用于键槽长度的角度（不输入符号）
_WID	real	环形槽宽度（不输入符号）
_CPA	real	圆弧的圆心，横坐标（绝对）
_CPO	real	圆弧的圆心，纵坐标（绝对）
_RAD	real	圆弧半径（不输入符号）
_STA1	real	起始角
_INDA	real	增量角度
_FFD	real	深度方向的进给
_FFP1	real	表面加工的进给
_MID	real	个横向进给的最大进刀深度（不输入符号）
_CDIR	integer	环形槽加工的铣削方向值： 2. (用于 G2) 3. (用于 G3)
_FAL	real	键槽边缘的精加工余量（不输入符号）
_VARI	integer	加工方式 个位： 值： 0=综合加工 1=粗加工 2=精加工 十位 (自软件版本 SW 6.3起) 值： 0=以G0并在直线上由槽到槽的定位 1=以进给并在环形轨道上由槽到槽的定位
_MIDF	real	精加工最大进刀深度
_FFP2	real	精加工进给
_SSF	real	精加工时速度
_FFCP	real	中间定位进给，环形轨道，单位毫米/分钟

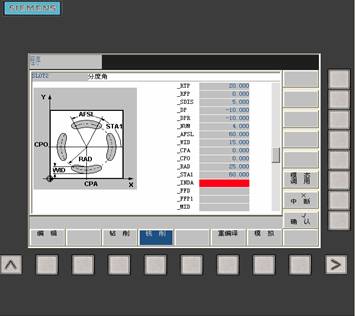

3.4图形编程（如图3-1）

图3－1

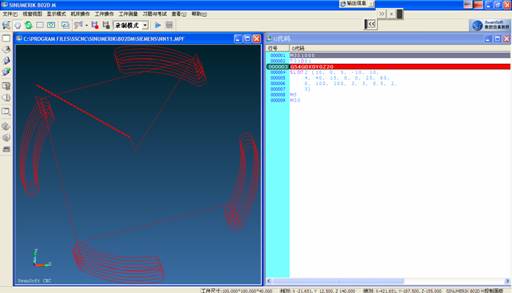

3.5斯沃可视化数控代码调试工具(SGD)生成的轨迹线（如图3-2）

图3－2

3.6程序G代码 M3S1000

T01D01

G54G0X0Y0Z20

SLOT2 (10, 0, 5, -10, 10,

4, 40, 15, 0, 0, 25, 60,

0, 100, 100, 3, 3, 0.5, 2,

3)

M5

M30

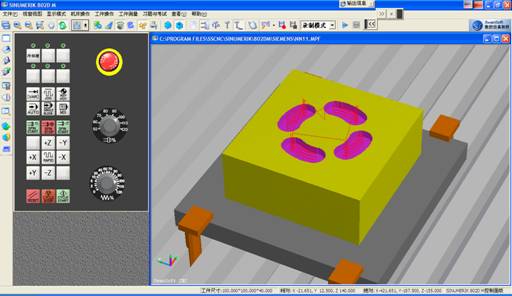

3.7BOB半岛和斯沃三维加工图形显示（如图3-3）

图3－3
